全國服務熱線
400-902-7113

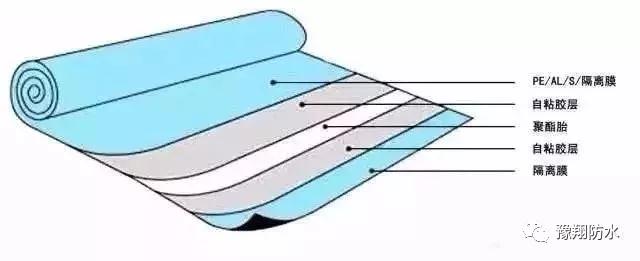

自粘改性瀝青防水卷材分為二類：一類是以膠質蠕變自粘膠涂蓋基材表面并復合隔離材料制造而成的高性能無胎自粘防水卷材。一類是以以聚酯氈為胎體，以合成橡膠和優質重交瀝青為主料，配置成的膠質蠕變自粘膠，涂蓋胎基表面并復合隔離材料制造而成的自粘卷材。該類產品具有極強的粘結性能和自愈性，適應高低溫環境下施工。該類產品耐低溫性能好，是地鐵、隧道和不可動火現場***佳的防水、防潮和密封材料，還適用于管道的防水、防腐工程。
產品特點
該產品施工時不用粘結劑，也不須加熱烤至熔化，只須撕去隔離層，即可牢固地粘結在基層上。施工方便且施工速度極快。具有橡膠的彈性，延伸率***，很好地適應基層的變形和開裂。適用于工業與民用建筑的屋面、地下室、室內、市政工程和蓄水池、游泳池以及地鐵隧道防水。還適用于木結構和金屬結構屋面的防水工程。特別適用于不宜動用明火的石油庫、化工廠、紡織廠、糧庫等防水工程。
注意：不要把非暴露型的卷材用于暴露使用的環境，不要在凍結的基面上鋪貼自粘卷材。自粘卷材的包裝和隔離紙只能在鋪貼前和鋪貼時除去。
自粘防水卷材的施工工藝
1.基層清理→涂刷基層處理劑→節點加強處理→定位、彈線→鋪設自粘防水卷材→節點密封→工作面移交；

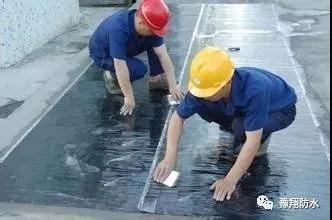

具體鋪設卷材時的做法：打開整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持一端抬至待鋪的起始端，并將卷材向前展出約500mm，由另一人掀剝次部分卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將以剝去隔離紙的卷材對準已彈好的基準線輕輕擺鋪，再加以壓實。
隔離材料的介紹
自粘防水卷材一般是有兩種離型膜做為隔離材料，一種是PE離型膜，一種是PET離型膜。
PET離型膜底材是PET，就是在PET薄膜的表面涂上一層硅油，以降低PET薄膜表面的附著力，達到離型的效果。常規厚度從25um至150um。有冷熱撕和光啞面之分，經過防靜電和防劃傷處理，產品具有很好的吸附性和貼合性。PET膜耐溫性很高，耐溫性≥220℃，斷裂延伸率一般在30%左右。
PE離型膜就是在PE薄膜的表面涂上一層硅油，以降低PE薄膜表面的附著力，達到離型的效果，其耐溫性≤130℃；斷裂延伸率200%；剝離力≤0.25N/25mm；殘余粘著率≥70%。

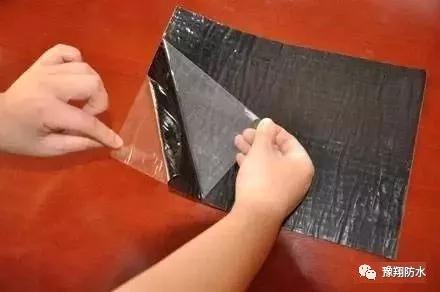

兩種隔離膜分析不易揭開膜的影響因素
***：生產卷材時出料溫度超過了隔離膜的耐受溫度。
生產時各種產品都有要求的相應的不同的出料溫度，有的廠家生產線沒有降溫設備很難達到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產，這種情況生產的卷材隔離膜也很難起到隔離的作用，同時隔離膜也會出現褶皺嚴重影響產品的外觀。
第二：生產出來的卷材不能及時的進行冷卻降溫處理。
卷材從涂油鍋出來以后需要經過幾道冷卻水來進行柔性的降溫過程，可有時冷卻水會比較高，不能及時的對卷材表面進行降溫處理，致使卷材長時間處于較高的溫度中，使得卷材揭不開膜。
第三：夏季施工時溫度造成的不易揭開。
夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會在施工時卷材表面溫度能達到60-70℃；而有的工地存放條件較差，若放置于太陽底下卷材就極易因為溫度過高而傾斜；這兩種情況均會致使卷材揭膜很困難。
自粘防水卷材在生產及施工時出現的問題
自粘類防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產及施工時易出現揭不開膜的現象，嚴重影響生產進度和施工進度。

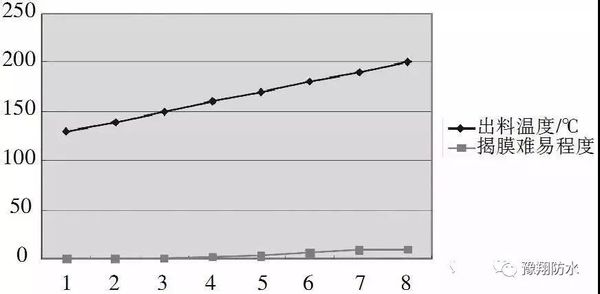

自粘卷材在生產時如果揭不開膜，受膠料的出料溫度影響很大。如果溫度超過160℃，PE隔離膜上的硅油會跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。見圖1揭膜難易程度跟出料溫度的關系圖（縱坐標代表生產時膠料的出料溫度，橫坐標代表揭膜的難易程度，難易程度從0-8作為標識，8代表***難揭，即揭不開。）
圖1揭膜難易程度跟出料溫度的關系圖

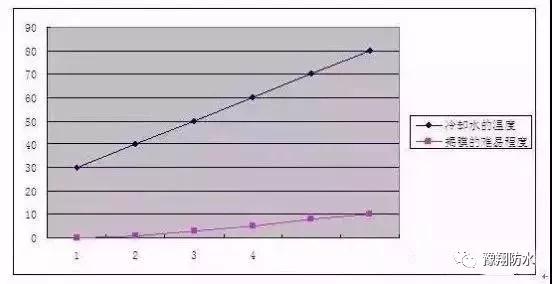

跟生產線的冷卻水的溫度有關系，冷卻水在生產時起到一個至關重要的作用，如果生產出來的卷材不能及時得到很好的降溫，那么嚴重時會把隔離膜表面燙壞，嚴重影響產品的外觀及質量。見圖2揭膜難易程度跟冷卻水溫度的關系圖（縱坐標代表生產時冷卻水的溫度，橫坐標代表揭膜的難易程度，難易程度從0-6作為標識，6代表***難揭，即揭不開。）
圖2揭膜難易程度跟冷卻水溫度的關系圖
卷材冷卻效果是依據產品厚度、生產線速度、設備冷卻狀況、氣候條件或環境溫度而定。如果卷材是在慢冷條件下生產卷材，膠料面層將出現0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產卷材，膠料面層將出現表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時，揭膜狀態是良好的。
夏季生產時切記配方不可做的太粘，滿足指標要求即可。因為夏季溫度過高，自粘類卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數較高，所以卷材在工地若露天存放時溫度很高，若太粘極易揭不開隔離膜，給施工造成很大的難度。
配方的原因
配方中使用的油份過多或是一些廢機油之類的，在生產出的卷材在存放的短時間內就是極易析出，析出的油份會導致卷材粘性下降，另一方面還會跟隔離膜上的硅油起反應，使得隔離性下降，揭不開膜。
隔離膜的原因
由于PE隔離膜的耐高溫指數低，所以在涂覆硅油的烘干溫度也不能過高
如果生產時出料溫度超過了硅油的烘干溫度就會膠料份硅油相容，失去隔離性。
施工環境的影響
夏季外界溫度較高，卷材本身吸熱指數較高，如果卷材在工地暴曬在陽光下，卷材表面溫度達到40-50℃左右時就極易揭不開膜，更況施工時有時卷材需要鋪貼在混凝土上，經過暴曬以及混凝土的表面溫度，卷材極易達到50-60℃左右，這個時候如果揭膜更是難上加難。
夏季生產自粘卷材時要特別關注生產時的出料溫度和冷卻水的溫度，生產出來后把卷材模仿工地情況施工一下，防止在工地出現揭不開膜的現象。
提示：
1.夏季生產自粘卷材時出料溫度不可超過160℃。
2.生產時的冷卻水的溫度不可超過40℃。
3.生產時自粘卷材要完全沒入水槽中，而不是漂浮于水上面。
4.配方要做的即硬又粘，而不是即軟又粘。
5.建議施工工地把卷材放置在陰涼處，盡量不要在中午溫度較高時施工。
官方微信公眾號
掃一掃 關注我們
